| Marchio: | XSW PCB |
| Numero di modello: | XSWPCB |
| MOQ: | 1 |
| Prezzo: | negotiable |
| Condizioni di pagamento: | Unione occidentale |
| Capacità di approvvigionamento: | 1 milione di piedi quadrati/al mese |

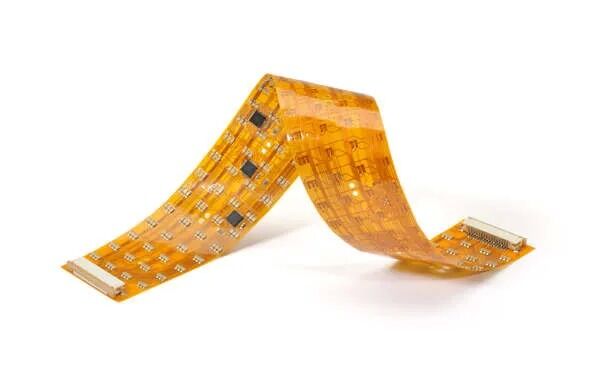

Schede Rigide-Flessibili Monolaterali Avvolgibili (PCB in Poliimmide, Giallo Morbido)
Queste sono schede a circuito stampato rigide-flessibili monolaterali costruite con materiale di base in poliimmide (PI) ad alte prestazioni, caratterizzate da un aspetto giallo morbido e progettate per la lavorazione reel-to-reel. Integrano regioni rigide e flessibili per supportare cablaggi 3D, piegature dinamiche, ripiegamenti e assemblaggi miniaturizzati. Ideali per dispositivi elettronici compatti, prodotti indossabili, connettori, sensori e moduli di precisione che richiedono alta affidabilità, resistenza alla fatica flessibile e produzione automatizzata su bobina.
| Numero di Strati | 1 Strato |
| Materiale | PI |
| Spessore Scheda | 0,4 mm (Personalizzabile) |
| Spessore Rame | 0,5 oz |
| Dimensione Minima Foro | 0,2 mm |
| Larghezza Minima Traccia | 0,1 mm |
| Spaziatura Minima Traccia | 0,1 mm |
| Colore Maschera di Saldatura | Giallo |
| Finitura Superficiale | ENIG |
Descrizione Prodotto
Struttura Circuito Monolaterale
Circuito conduttivo a strato singolo, struttura semplice, conveniente, facile da lavorare e assemblare.
Design Avvolgibile (Roll-to-Roll)
Supporta l'imballaggio su bobina e la produzione automatizzata, migliorando l'efficienza di montaggio e adatto alla produzione di massa.
Struttura Composita Rigida-Flessibile
Combina area di supporto rigida e area di piegatura flessibile, consentendo assemblaggi tridimensionali e layout salvaspazio.
Substrato in Poliimmide (PI) ad Alte Prestazioni
Eccellente resistenza alla temperatura, stabilità chimica, resistenza meccanica e lunga durata.
Aspetto Giallo Morbido
Maschera di saldatura gialla standard / scheda morbida in poliimmide, buon isolamento, resistenza ai graffi e alta visibilità.
Eccellente Flessibilità e Resistenza alla Fatica
Supporta piegature, ripiegamenti e torsioni ripetute, prestazioni stabili in uso dinamico.
Alta Affidabilità e Miniaturizzazione
Leggero, sottile, prestazioni elettriche stabili, ampiamente utilizzato nell'elettronica compatta e indossabile.
| Articolo | Capacità di Produzione di Massa | Capacità Estrema |
|---|---|---|
| Intervallo Spessore Scheda | 0,3~6,0 mm | 0,3~6,0 mm |
| Precisione Allineamento Esposizione | ±0,015 mm | ±0,005 mm |
| Anello Minimo Anulare | Lato singolo ≥0,05 mm | Lato singolo ≥0,05 mm |
| Larghezza/Spaziatura Minima Traccia (rame base 1/3 oz) | 0,05 mm / 0,05 mm | 0,045 mm / 0,045 mm |
| Larghezza/Spaziatura Minima Traccia (rame base 1/2 oz) | 0,05 mm / 0,05 mm | 0,05 mm / 0,05 mm |
| Larghezza/Spaziatura Minima Traccia (rame base 1 oz) | 0,075 mm / 0,075 mm | 0,075 mm / 0,075 mm |
| Tolleranza Incisione (rame base 1/3 oz) | ±0,005 mm | ±0,005 mm |
| Tolleranza Incisione (rame base 1/2 oz) | ±0,005 mm | ±0,005 mm |
| Tolleranza Incisione (rame base 1 oz) | ±0,0075 mm | ±0,0075 mm |
| Tolleranza Totale Passo Dito d'Oro | <30mm: ±0.05mm 30~60 mm: ±0,075 mm |
<30mm: ±0.03mm 30~60 mm: ±0,05 mm |
