| Ονομασία μάρκας: | XSW PCB |
| Αριθμός μοντέλου: | XSWPCB |
| MOQ: | 1 |
| Τιμή: | negotiable |
| Όροι πληρωμής: | Western Union |
| Ικανότητα εφοδιασμού: | 1 εκατομμύριο τετραγωνικά πόδια/ανά μήνα |

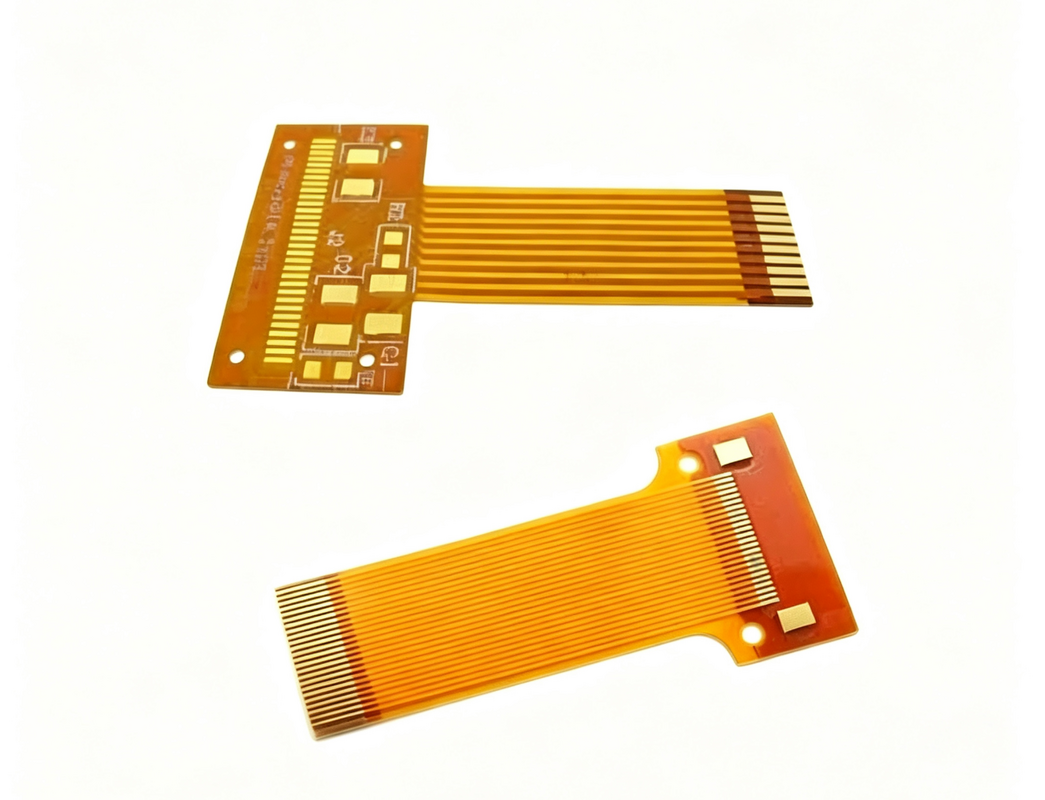

Συναρμολόγηση Εύκαμπτου PCB Διπλής Στρώσης Πάχους 0.5mm με Πιστοποίηση UL
Αυτή η εύκαμπτη πλακέτα τυπωμένου κυκλώματος (FPC) διπλής στρώσης διαθέτει συνολικό πάχος 0.5mm και συμμορφώνεται με τα πρότυπα πιστοποίησης ασφαλείας UL. Κατασκευασμένη με υλικό βάσης πολυιμιδίου υψηλής ποιότητας, η εύκαμπτη PCB υποστηρίζει δρομολόγηση κυκλώματος διπλής όψης με αξιόπιστες επιχαλκωμένες οπές για ηλεκτρική διασύνδεση μεταξύ των άνω και κάτω αγώγιμων στρωμάτων. Μπορεί να λυγίσει, να διπλωθεί και να διαμορφωθεί για να ταιριάζει σε συμπαγείς, ακανόνιστες περιβλήματα συσκευών. Χρησιμοποιείται ευρέως σε καταναλωτικά ηλεκτρονικά, μονάδες οθόνης, έξυπνες φορητές συσκευές, ιατρικό εξοπλισμό και εσωτερικές καλωδιώσεις αυτοκινήτων. Διατίθενται προσαρμοσμένες διατάξεις, επιφανειακές επεξεργασίες και υποδοχές σύνδεσης για να καλύψουν τις απαιτήσεις μεμονωμένων έργων.
| Αριθμός Στρώσεων | 2-Στρώσεων |
| Υλικό | Πολυϊμίδιο (PI) |
| Πάχος Πλακέτας | 0.6mm (Προσαρμόσιμο) |
| Πάχος Χαλκού | 0.5/0.5 oz |
| Ελάχιστο Μέγεθος Οπής | 0.1 mm |
| Ελάχιστο Πλάτος Γραμμής | 0.1 mm |
| Ελάχιστη Απόσταση Γραμμών | 0.1 mm |
| Χρώμα Μάσκας Συγκόλλησης | Κίτρινο |
| Επιφανειακή Επεξεργασία | OSP |
Περιγραφή Προϊόντος
1. Σχεδιασμός κυκλώματος διπλής στρώσης με επιχαλκωμένες οπές για διασύνδεση μεταξύ στρωμάτων
2. Εξαιρετικά λεπτό συνολικό πάχος 0.6mm, εξοικονομώντας εσωτερικό χώρο προϊόντος
3. Υλικό & κατασκευή πιστοποιημένα κατά UL, πληρούν διεθνή πρότυπα ασφαλείας
4. Εξαιρετική ευκαμψία, ικανή για δυναμική κάμψη και στατική εγκατάσταση αναδίπλωσης
5. Υπόστρωμα πολυιμιδίου υψηλής αντοχής σε εφελκυσμό, εξαιρετική αντοχή στη θερμότητα και διαστατική σταθερότητα
6. Σταθερή ηλεκτρική απόδοση, κατάλληλη για μετάδοση σήματος υψηλής πυκνότητας
7. Υποστηρίζει διάφορες επιφανειακές επεξεργασίες: ENIG, HASL, OSP, εμβάπτιση ασημιού
8. Προσαρμόσιμο περίγραμμα, διάταξη υποδοχών, ενισχυτικό και σχεδιασμός χρυσών δακτύλων
9. Ελαφριά δομή σε σύγκριση με άκαμπτες PCB, μειώνοντας αποτελεσματικά το βάρος του προϊόντος
10. Συμβατό με RoHS, διατίθεται φιλική προς το περιβάλλον παραγωγή χωρίς μόλυβδο
| Στοιχείο | Δυνατότητα Μαζικής Παραγωγής | Ακραία Δυνατότητα |
|---|---|---|
| Εύρος Πάχους Πλακέτας | 0.3~6.0mm | 0.3~6.0mm |
| Ακρίβεια Ευθυγράμμισης Έκθεσης | ±0.015mm | ±0.005mm |
| Ελάχιστος Δακτύλιος | Μονής πλευράς ≥0.05mm | Μονής πλευράς ≥0.05mm |
| Ελάχιστο Πλάτος/Απόσταση Γραμμής (βασικός χαλκός 1/3oz) | 0.05mm / 0.05mm | 0.045mm / 0.045mm |
| Ελάχιστο Πλάτος/Απόσταση Γραμμής (βασικός χαλκός 1/2oz) | 0.05mm / 0.05mm | 0.05mm / 0.05mm |
| Ελάχιστο Πλάτος/Απόσταση Γραμμής (βασικός χαλκός 1oz) | 0.075mm / 0.075mm | 0.075mm / 0.075mm |
| Ανοχή Χάραξης (βασικός χαλκός 1/3oz) | ±0.005mm | ±0.005mm |
| Ανοχή Χάραξης (βασικός χαλκός 1/2oz) | ±0.005mm | ±0.005mm |
| Ανοχή Χάραξης (βασικός χαλκός 1oz) | ±0.0075mm | ±0.0075mm |
| Ανοχή Συνολικού Βήματος Χρυσού Δακτύλου | <30mm: ±0.05mm 30~60mm: ±0.075mm |
<30mm: ±0.03mm 30~60mm: ±0.05mm |
