| ब्रांड नाम: | XSW PCB |
| मॉडल संख्या: | एक्सएसडब्ल्यूपीसीबी |
| एमओक्यू: | 1 |
| कीमत: | negotiable |
| भुगतान की शर्तें: | वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 1 मिलियन वर्ग फुट/प्रति माह |

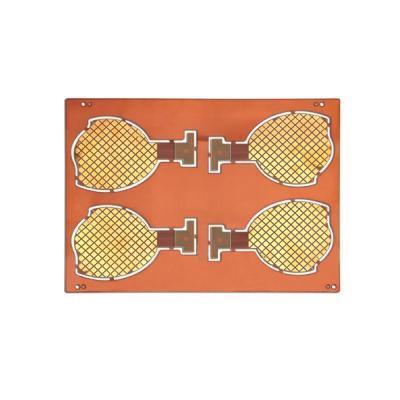

उच्च गुणवत्ता वाली पॉलीमाइड सामग्री लचीली पीसीबी डबल लेयर फ्लेक्स पीसीबी एफपीसी
यह एकदो परत लचीला मुद्रित सर्किट (FPC)यह उच्च गुणवत्ता वाले पॉलीमाइड (पीआई) के आधार सामग्री के रूप में निर्मित है। इसमें उत्कृष्ट लचीलापन, झुकने के प्रतिरोध, उच्च तापमान प्रतिरोध और स्थिर विद्युत प्रदर्शन है।डबल-लेयर संरचना मजबूत वायरिंग क्षमता और उच्च एकीकरण प्रदान करती है, इसे कॉम्पैक्ट, गतिशील और अंतरिक्ष-सीमित इलेक्ट्रॉनिक अनुप्रयोगों जैसे कनेक्टर, डिस्प्ले, पहनने योग्य उपकरण, कैमरे और लघु मॉड्यूल के लिए आदर्श बनाता है।
| परतों की संख्या | 2-स्तर |
| सामग्री | पॉलीमाइड (पीआई) |
| बोर्ड की मोटाई | 0.4 मिमी (अनुकूलित) |
| तांबे की मोटाई | 0.5/0.5 औंस |
| न्यूनतम छेद का आकार | 0.1 मिमी |
| न्यूनतम रेखा चौड़ाई | 0.1 मिमी |
| न्यूनतम रेखा अंतर | 0.1 मिमी |
| सोल्डर मास्क का रंग | लाल |
| सतह खत्म | ओएसपी |
उत्पाद का वर्णन
उच्च ग्रेड पॉलीमाइड (पीआई) सब्सट्रेट
उच्च गर्मी प्रतिरोध, रासायनिक प्रतिरोध, लंबे समय तक विश्वसनीयता के लिए इन्सुलेशन और यांत्रिक स्थिरता।
डबल लेयर एफपीसी संरचना
दोतरफा सर्किट डिजाइन, थ्रू-होल इंटरकनेक्शन, उच्च वायरिंग घनत्व और मजबूत कार्यक्षमता।
उत्कृष्ट लचीलापन और मोड़ने की क्षमता
बार-बार झुकने, तह और मोड़ का समर्थन करता है, जो 3 डी असेंबली और गतिशील गति अनुप्रयोगों के लिए आदर्श है।
हल्का और अति पतला
पतला, लचीला और हल्का, अंतरिक्ष को बहुत बचाता है और उपकरण के कुल वजन को कम करता है।
उच्च तापमान प्रतिरोध
उच्च तापमान के लोड करने और संचालन की स्थितियों में स्थिर प्रदर्शन।
उच्च परिशुद्धता और अच्छी संकेत अखंडता
ठीक लाइन क्षमता, कम प्रतिबाधा हानि, उच्च-रिज़ॉल्यूशन और उच्च-गति संकेत संचरण के लिए उपयुक्त।
व्यापक अनुप्रयोग
व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, पहनने योग्य, ऑटोमोटिव, चिकित्सा, कैमरा और डिस्प्ले मॉड्यूल में उपयोग किया जाता है।
| पद | बड़े पैमाने पर उत्पादन क्षमता | अत्यधिक क्षमता |
|---|---|---|
| बोर्ड मोटाई सीमा | 0.3~6.0 मिमी | 0.3~6.0 मिमी |
| एक्सपोजर संरेखण सटीकता | ±0.015 मिमी | ±0.005 मिमी |
| न्यूनतम अंगूठी रिंग | एकल पक्ष ≥0.05 मिमी | एकल पक्ष ≥0.05 मिमी |
| न्यूनतम लाइन चौड़ाई/स्थान (1/3 औंस बेस तांबा) | 0.05 मिमी / 0.05 मिमी | 0.045 मिमी / 0.045 मिमी |
| न्यूनतम लाइन चौड़ाई/स्थान (1/2 औंस बेस तांबा) | 0.05 मिमी / 0.05 मिमी | 0.05 मिमी / 0.05 मिमी |
| न्यूनतम लाइन चौड़ाई/स्थान (1 औंस बेस तांबा) | 00.075 मिमी / 0.075 मिमी | 00.075 मिमी / 0.075 मिमी |
| उत्कीर्णन सहिष्णुता (1/3 औंस बेस तांबा) | ±0.005 मिमी | ±0.005 मिमी |
| उत्कीर्णन सहिष्णुता (1/2 औंस बेस तांबा) | ±0.005 मिमी | ±0.005 मिमी |
| उत्कीर्णन सहिष्णुता (1 औंस बेस तांबा) | ±0.0075 मिमी | ±0.0075 मिमी |
| सोने की उंगली कुल पिच सहिष्णुता | <30mm: ±0.05mm 30~60mm: ±0.075mm |
<30 मिमी: ±0.03 मिमी 30~60 मिमी: ±0.05 मिमी |
